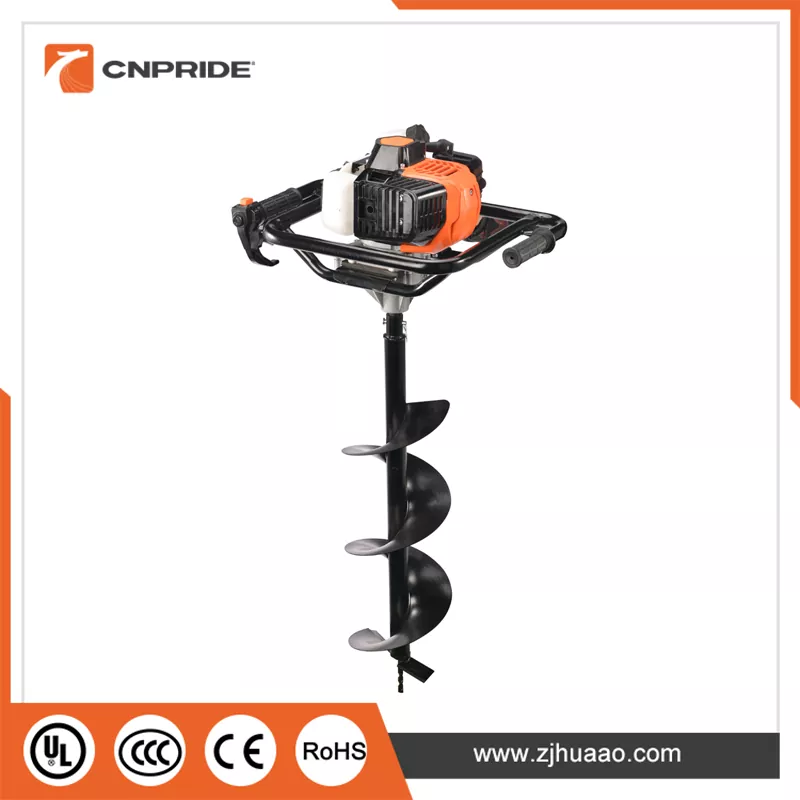

Benzínový zemní vrták je přenosný motorem poháněný vrtací stroj navržený pro účinné pronikání do země. Kombinuje výkon dvoudobého spalovacího motoru s mechanickým převodovým systémem a řezným nástrojem, což z něj činí nezbytný nástroj pro úkoly od instalace plotu a výsadby stromů až po odběr vzorků půdy a stavební práce. Tento článek poskytuje hlubokou, inženýrsky zaměřenou analýzu benzínového zemního vrtáku, zkoumá jeho hnací ústrojí, mechanickou architekturu, provozní mechaniku a bezpečnostní mechanismy.

Zdroj energie: Charakteristika dvoudobého motoru

V srdci většiny přenosnýchBenzínové zemní vrtákyje vzduchem chlazený, dvoudobý, jednoválcový benzínový motor. Tento typ motoru je vybrán pro svůj výjimečný poměr výkonu k hmotnosti a mechanickou jednoduchost, které jsou oba zásadní pro ruční nebo lehká zařízení pracující ve vzdálených venkovních prostředích.

• Zdvihový objem a výkon: Zdvihový objem motoru se obvykle pohybuje od 52 ccm u základních modelů do 80 ccm nebo více u těžkých variant. Tento zdvihový objem se převádí na výstupní výkony přibližně 1,8 kW (2,4 HP) až 3 kW (4 HP). Výkonová křivka se řídí otáčkami motoru, přičemž většina agregátů pracuje při volnoběžných otáčkách 2 100 až 8 500 ot./min. a točivý moment přenáší přes redukční převodovku na výstupní vřeteno.

• Systém paliva a mazání: Na rozdíl od čtyřdobých motorů vyžaduje dvoutaktní cyklus předem namíchanou směs paliva a oleje. Standardní směšovací poměr je obvykle 25:1 nebo 40:1 (benzín a dvoutaktní olej), v závislosti na specifikacích výrobce a kvalitě oleje. Pro zlepšení spolehlivosti studeného startu má většina jednotek před karburátorem předřazenou žárovku (palivové čerpadlo), která umožňuje obsluze ručně nasát palivo do nádoby karburátoru před prvním zatažením. Kapacita palivové nádrže je obecně 1,0 až 1,2 litru, což poskytuje dostatečnou dobu provozu pro delší polní operace.

• Systém zapalování a spouštění: Systém zapalování využívá modul zapalování s výbojem kondenzátoru (CDI), který dodává stabilní vysokonapěťovou jiskru bez externího napájení. Startování se provádí pomocí zpětného startéru (tažného lanka), který při zatažení zapojí setrvačník motoru. Inženýrská výhoda tohoto systému spočívá v jeho naprosté nezávislosti na elektrických sítích, což zajišťuje spolehlivý provoz v odlehlé divočině, hornatém terénu a na dalších pracovištích mimo síť.

Mechanická architektura: Od motoru k Auger Bit

Přenos mechanické energie z motoru na zem zahrnuje několik kritických komponent navržených pro řízení točivého momentu, snížení rychlosti a izolaci vibrací.

Odstředivá spojka a logika zapojení výkonu: Mezi výstup klikového hřídele motoru a vstup převodovky je nainstalována odstředivá spojka. Jeho princip činnosti je řízen odstředivou silou: při volnoběžných otáčkách zůstávají čelisti spojky zatažené pod napětím pružiny a nepřenášejí žádnou sílu. Když se škrticí klapka otevře a otáčky motoru stoupnou na prahovou hodnotu záběru (typicky 2 500-3 000 ot./min), čelisti se díky odstředivé síle roztahují směrem ven, zabírají buben spojky a plynule přenášejí výkon na převodovku. Technický význam této konstrukce je dvojí: vrták zůstává při volnoběhu zcela nehybný, což zvyšuje bezpečnost obsluhy a zabraňuje zbytečnému opotřebení a spotřebě paliva během polohování.
Násobení točivého momentu – funkce jádra převodovky: Vysokootáčkový výstup motoru s nízkým točivým momentem je neslučitelný s požadavky na vrtání, které vyžaduje vysoký točivý moment při nízkých otáčkách. Redukční převodovka je proto kritickou součástí hnacího ústrojí. Mezi běžné konfigurace patří planetární převodovka nebo spirálová redukce s paralelním hřídelem, přičemž redukční poměry se obvykle pohybují od 15:1 do 40:1. Po snížení se výstupní rychlost vřetena sníží na přibližně 150 až 200 ot./min., což je optimální rozsah pro řezání půdy. Tato rychlost poskytuje dostatečnou řeznou rychlost a zároveň zabraňuje prokluzování vrtáku, vyhazování půdy a ztrátě kontroly operátora.
Reaktivní krouticí moment a tlumení vibrací: Toto je často přehlížená, ale kriticky důležitá technická výzva v konstrukci zemního vrtáku s benzínovým pohonem. Když se vrták prořezává půdou, půda působí na vrták stejným a opačným reakčním momentem, který se přenáší přímo tělem stroje na rukojeti. Pokud tato reaktivní síla překročí zvládnutelnou úroveň, musí operátor vynaložit značné fyzické úsilí na udržení stability, což vede k vážné svalové únavě a možnému zranění zápěstí při dlouhodobém používání. Pokročilé moderní modely to řeší pomocí konstrukce rámu tlumícího vibrace – pomocí pryžových izolačních pouzder nebo struktur tlumičů pružin k oddělení tuhého spojení mezi sestavou motoru/převodovky a rukojetí, což výrazně snižuje přenášené vibrace a přechodná rázová zatížení.

Geometrie a řezná mechanika Auger Bit

Operační schopnostBenzínový zemní vrtákzávisí nejen na výkonu a převodu, ale také na koncovém řezném prvku – šnekovém vrtáku. Jeho geometrie je mnohem sofistikovanější než jednoduchá spirálová deska; je to složená struktura optimalizovaná pomocí dynamiky tekutin a mechaniky půdy.

1. Funkce závitů a odvodu třísek: Tělo bitu se skládá z centrální ocelové trubky s průběžnými šroubovitými unášeči přivařenými po celé délce. Vnější průměr unašečů určuje průměr otvoru (běžné specifikace zahrnují 100 mm, 150 mm, 200 mm, 300 mm a vlastní velikosti). Úhel šroubovice letů je kritickým parametrem: příliš mělký úhel vytváří vysoký odpor odvádění třísek a nízkou účinnost; příliš strmý úhel způsobí, že se vrták samouzamyká (kde posekaná půda nevyjde z otvoru a vrták se zasekne). Inženýrská praxe diktuje odlišné návrhy úhlu šroubovice pro různé typy zemin – písčité půdy, jílovité půdy, zmrzlá půda a štěrkovité půdy, každá vyžaduje specifickou optimalizaci úhlu.

2. Pilotní hrot a řezná hrana – Mechanismus průniku: Nejspodnější část vrtáku obsahuje pilotní hrot, obvykle kónickou nebo křížovou strukturu, často zakončenou vložkami ze slinutého karbidu. Jeho funkcí je zajistit stabilitu vystředění během počáteční fáze vrtání a zabránit tak smyku nebo vychýlení vrtáku při kontaktu se zemí. Bezprostředně nad pilotním bodem jsou hlavní řezné hrany, jejichž geometrické úhly – úhel čela, úhel hřbetu a sklon řezné hrany – přímo ovlivňují specifickou spotřebu energie potřebnou k pronikání do půdy. Pro vysoce zatěžované aplikace zahrnující štěrk nebo zmrzlou půdu mají prémiové bity na hlavních břitech vložky s karbidovými hroty, které výrazně zlepšují odolnost proti opotřebení a rázovou houževnatost.

3. Návrhy s dvojitým vedením a proměnným stoupáním: Pro zvládnutí složitých geologických podmínek, kdy se vrstvy půdy nepředvídatelně střídají, používají některé vrtáky profesionální kvality konfiguraci s dvojitým vedením – dvě paralelní spirálová unášeče, která současně zlepšují účinnost odvádění třísek a zlepšují stabilitu navádění dolů. Konstrukce s proměnlivým stoupáním (kratší stoupání dole, delší stoupání nahoře) navíc poskytují větší řeznou sílu při počátečním pronikání a zároveň urychlují odvod třísek v horní části, čímž zabraňují hromadění zeminy na stěně vrtu.

Provozní ovládací prvky a bezpečnostní ochranné mechanismy

Ovládání benzínového zemního vrtáku není tak jednoduché jako „otevření plynu a vrtání“. Hloubka jeho bezpečnostního ochranného systému přímo určuje životnost zařízení a bezpečnost obsluhy.

Ovládání škrticí klapky a regulace otáček motoru: Sestava rukojeti obsahuje ovládání škrticí klapky typu spouště, připojené kabelem k škrticí klapce karburátoru. Obsluha dosahuje plynulé modulace rychlosti tlakem prstu. Některé modely jsou vybaveny tlačítkem zámku plynu vedle spouště, což umožňuje pevnou polohu plynu během nepřetržitého provozu, aby se snížila únava prstů z trvalého tlaku.
Ochrana proti přetížení – Mechanismus smykového kolíku: Jedná se o nejkritičtější mechanickou bezpečnostní součást benzínového zemního vrtáku. Když vrták narazí na nepředvídanou překážku pod zemí – velký kámen, hustou kořenovou masu nebo zmrzlou tvrdou pánev – okamžitý odporový moment může daleko překročit konstrukční limity převodovky a motoru. Bez ochrany by to mohlo vést přímo k prasknutí zubu ozubeného kola, deformaci klikového hřídele nebo dokonce k prasknutí těla stroje. Technické řešení je střižný kolík instalovaný na spoji mezi výstupním vřetenem a šnekovým vrtákem. Jedná se o záměrně oslabenou, kalibrovanou součást: když odporový moment překročí přednastavený bezpečnostní práh, střižný kolík se nejprve zlomí a fyzicky se odpojí hnací ústrojí. Bit se okamžitě přestane otáčet, čímž chrání celý přenosový systém před katastrofickým selháním. Výměna střižného kolíku je rutinní postup údržby.
Brzdový systém a nouzové zastavení: Některé prémiové modely integrují odstředivou brzdu mezi spojku a redukční převodovku. Když obsluha uvolní plyn a otáčky motoru klesnou na volnoběh, brzdové čelisti automaticky zapojí výstupní hřídel a vrták se během několika sekund úplně zastaví. Tím se zabrání náhodným zraněním při kontaktu při přemisťování stroje nebo při pohybu mezi místy vrtání.
Ergonomie a provozní poloha: Benzínový zemní vrták se ovládá ve stoje s oběma rukama svírajícími řídítka. Rozteč řídítek, úhel úchopu a celkové těžiště stroje jsou ergonomicky optimalizované. V ideálním případě, když je vrták orientován svisle dolů, těžiště stroje by mělo spadat mezi ruce operátora, čímž se minimalizuje další krouticí síla potřebná k vyrovnání náklonu dopředu nebo dozadu.

Principy údržby a technické postupy

Údržba zemního vrtáku je v podstatě péče o dvoudobý motor a mechanickou převodovku. Jeho základní principy lze shrnout do tří klíčových postupů:

1. Čerstvost paliva: Předmíchané palivo pro dvoudobé motory začíná degradovat po 30 dnech skladování, protože se odpařují lehké frakce a tvoří se oxidační gumy, které snadno ucpávají trysky a průchody karburátoru. Osvědčený technický postup doporučuje používat speciální dvoutaktní palivo stabilizované etanolem nebo vypustit nádrž a nechat motor běžet nasucho, dokud se karburátor po každé práci nevyčerpá.

2. Čištění vzduchového filtru: Při vrtání vzniká značné množství prachu. Pěnové nebo papírové prvky vzduchového filtru vyžadují každodenní čištění. Ucpaný vzduchový filtr způsobuje podmínky bohaté směsi, nedokonalé spalování, zrychlené hromadění uhlíku a nakonec poškrábání nebo zadření válce.

3. Mazání převodovky: Redukční převodovka je naplněna speciálním mazivem na převodovky (typicky mazivo na bázi lithia NLGI Grade 2). Pravidelná kontrola a doplňování jsou nezbytné, aby se předešlo předčasnému selhání převodu z chodu nasucho.

TheBenzínový zemní vrtákje mnohem víc než jednoduchý „benzínový motor se šroubem“; je to sofistikovaný systém zemního vrtání, který integruje dynamiku spalování, mechanickou převodovku, mechaniku řezání zeminy a ergonomii. Elegance jeho konstrukce je zřejmá v hladkém záběru výkonu odstředivé spojky, přesném zesílení točivého momentu převodovky, úloze střižného čepu jako konečné obranné linie pro bezpečnost stroje a přesném řízení spirálového letu nad tokem třísek půdy. Pouze pochopením těchto hlubokých technických principů může člověk skutečně ovládat toto zařízení a používat je s vědeckou údržbou a efektivním provozem.
